ในฐานะซัพพลายเออร์ของบอร์ด Hybrid Inverter ฉันได้เห็นโดยตรงถึงความสำคัญของส่วนประกอบเหล่านี้ในระบบไฟฟ้าสมัยใหม่ บอร์ดอินเวอร์เตอร์ไฮบริดมีความสำคัญอย่างยิ่งในการแปลงไฟฟ้ากระแสตรง (DC) จากแหล่งต่างๆ เช่น แผงโซลาร์เซลล์หรือแบตเตอรี่ให้เป็นไฟฟ้ากระแสสลับ (AC) สำหรับใช้ในบ้าน ธุรกิจ หรือการใช้งานอื่นๆ ลักษณะที่สำคัญที่สุดอย่างหนึ่งของบอร์ดอินเวอร์เตอร์ไฮบริดคือความสามารถในการป้องกันตัวเองจากการโอเวอร์โหลด ในโพสต์บนบล็อกนี้ ฉันจะเจาะลึกถึงวิธีต่างๆ ที่บอร์ดอินเวอร์เตอร์ไฮบริดป้องกันตัวเองจากโหลดที่มากเกินไป และเหตุใดการป้องกันนี้จึงมีความสำคัญมาก
ทำความเข้าใจกับการโอเวอร์โหลดในบอร์ดอินเวอร์เตอร์ไฮบริด
ก่อนที่เราจะสำรวจกลไกการป้องกัน สิ่งสำคัญคือต้องเข้าใจว่าการโอเวอร์โหลดหมายถึงอะไรในบริบทของบอร์ดอินเวอร์เตอร์แบบไฮบริด โอเวอร์โหลดเกิดขึ้นเมื่อโหลดทางไฟฟ้าที่เชื่อมต่อกับอินเวอร์เตอร์เกินความจุที่กำหนด กรณีนี้อาจเกิดขึ้นได้จากหลายสาเหตุ เช่น การเชื่อมต่ออุปกรณ์กำลังสูงหลายเครื่องพร้อมกัน ความต้องการพลังงานไฟฟ้าที่เพิ่มขึ้นอย่างกะทันหัน หรืออุปกรณ์ที่เชื่อมต่อทำงานผิดปกติ
เมื่อเกิดสถานการณ์โอเวอร์โหลด อาจทำให้เกิดปัญหาหลายประการได้ บอร์ดอินเวอร์เตอร์อาจมีความร้อนมากเกินไป ซึ่งอาจทำให้ส่วนประกอบภายในเสียหาย ลดอายุการใช้งาน และอาจก่อให้เกิดอันตรายจากไฟไหม้ได้ นอกจากนี้ การโอเวอร์โหลดอาจทำให้อินเวอร์เตอร์ปิดเครื่องโดยไม่คาดคิด ส่งผลให้แหล่งจ่ายไฟขาดไปยังอุปกรณ์ที่เชื่อมต่อ
ป้องกันความร้อน
วิธีหลักวิธีหนึ่งที่บอร์ดอินเวอร์เตอร์ไฮบริดป้องกันตัวเองจากการโอเวอร์โหลดคือการป้องกันความร้อน บอร์ดอินเวอร์เตอร์ไฮบริดส่วนใหญ่ติดตั้งเซ็นเซอร์อุณหภูมิที่ตรวจสอบอุณหภูมิของส่วนประกอบที่สำคัญอย่างต่อเนื่อง เช่น ทรานซิสเตอร์กำลังและแผงระบายความร้อน
เมื่ออุณหภูมิสูงกว่าเกณฑ์ที่กำหนด ซึ่งโดยทั่วไปจะตั้งค่าตามข้อกำหนดของผู้ผลิต บอร์ดอินเวอร์เตอร์จะดำเนินการ อาจลดกำลังเอาท์พุตของอินเวอร์เตอร์เพื่อลดการสร้างความร้อน ตัวอย่างเช่น หากอินเวอร์เตอร์ได้รับการจัดอันดับไว้ที่ 5kW แต่ประสบปัญหาโอเวอร์โหลด อินเวอร์เตอร์อาจลดเอาต์พุตลงเหลือ 3kW เพื่อป้องกันความร้อนสูงเกินไป
ในกรณีที่รุนแรง หากอุณหภูมิยังคงเพิ่มขึ้นต่อไปแม้กำลังไฟลดลง อินเวอร์เตอร์อาจปิดเครื่องโดยสมบูรณ์ นี่เป็นมาตรการด้านความปลอดภัยเพื่อป้องกันความเสียหายถาวรต่อส่วนประกอบต่างๆ เมื่ออุณหภูมิเย็นลงถึงระดับที่ปลอดภัย อินเวอร์เตอร์สามารถรีสตาร์ทด้วยตนเองหรือโดยอัตโนมัติ ขึ้นอยู่กับการออกแบบ
การจำกัดกระแส
กลไกการป้องกันที่สำคัญอีกประการหนึ่งคือการจำกัดกระแส บอร์ดอินเวอร์เตอร์ไฮบริดได้รับการออกแบบให้มีวงจรตรวจจับกระแสไฟฟ้าที่ตรวจสอบกระแสไฟฟ้าที่ไหลผ่านอินเวอร์เตอร์ เมื่อกระแสเกินขีดจำกัดที่กำหนด บอร์ดอินเวอร์เตอร์จะปรับการทำงานเพื่อจำกัดกระแส
การจำกัดกระแสมีสองประเภทหลัก: การจำกัดกระแสคงที่ - การจำกัดกระแสและการจำกัดกระแสแบบพับ - กลับ ในการจำกัดกระแสคงที่ อินเวอร์เตอร์จะรักษากระแสเอาต์พุตให้คงที่ แม้ว่าความต้านทานโหลดจะลดลงก็ตาม เพื่อให้แน่ใจว่ากระแสไฟจะไม่เกินระดับที่ปลอดภัย โดยไม่คำนึงถึงสภาวะโหลด
ในทางกลับกัน การจำกัดกระแสไฟแบบพับกลับจะลดกระแสไฟเอาท์พุตอย่างมีนัยสำคัญมากขึ้นเมื่อความต้านทานโหลดลดลง การจำกัดกระแสประเภทนี้มักใช้ในสถานการณ์ที่อินเวอร์เตอร์จำเป็นต้องป้องกันตัวเองจากสภาวะไฟฟ้าลัดวงจร ตัวอย่างเช่น หากมีการลัดวงจรในโหลดที่เชื่อมต่อ อินเวอร์เตอร์จะลดกระแสลงอย่างรวดเร็วให้อยู่ในระดับที่ต่ำมากเพื่อป้องกันความเสียหาย
การป้องกันแรงดันไฟเกินและแรงดันไฟต่ำ
สภาวะแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าต่ำเกินไปอาจทำให้เกิดปัญหากับบอร์ดอินเวอร์เตอร์ไฮบริดได้ สถานการณ์แรงดันไฟฟ้าเกินเกิดขึ้นเมื่อแรงดันไฟฟ้าอินพุตที่ส่งไปยังอินเวอร์เตอร์สูงกว่าค่าที่กำหนด ในขณะที่สถานการณ์แรงดันไฟฟ้าต่ำกว่าเกิดขึ้นเมื่อแรงดันไฟฟ้าอินพุตต่ำกว่าค่าที่กำหนด
บอร์ดอินเวอร์เตอร์ไฮบริดมีเซ็นเซอร์แรงดันไฟฟ้าที่คอยตรวจสอบแรงดันไฟฟ้าขาเข้าอย่างต่อเนื่อง หากแรงดันไฟฟ้าอินพุตเกินขีดจำกัดบน อินเวอร์เตอร์อาจปิดเครื่องเพื่อป้องกันส่วนประกอบจากความเสียหาย ในทำนองเดียวกัน หากแรงดันไฟฟ้าอินพุตลดลงต่ำกว่าขีดจำกัดล่าง อินเวอร์เตอร์อาจปิดเครื่องเพื่อป้องกันการทำงานที่ไม่เหมาะสม
ตัวอย่างเช่น หากอินเวอร์เตอร์ได้รับการออกแบบมาให้ทำงานกับแรงดันไฟฟ้าอินพุต 220V - 240V และแรงดันไฟฟ้าอินพุตกระโดดไปที่ 260V ทันที กลไกป้องกันแรงดันไฟฟ้าเกินจะเริ่มทำงานและปิดอินเวอร์เตอร์ เมื่อแรงดันไฟฟ้ากลับสู่ช่วงปกติแล้ว อินเวอร์เตอร์ก็สามารถรีสตาร์ทได้
โหลดไหล
การกำจัดโหลดเป็นอีกกลยุทธ์หนึ่งที่ใช้โดยบอร์ดอินเวอร์เตอร์ไฮบริดเพื่อป้องกันตัวเองจากการโอเวอร์โหลด ในระบบกำจัดโหลด อินเวอร์เตอร์จะเชื่อมต่อกับระบบควบคุมที่สามารถจัดลำดับความสำคัญของโหลดที่เชื่อมต่อได้
เมื่อตรวจพบโอเวอร์โหลด ระบบควบคุมจะเริ่มตัดการเชื่อมต่อโหลดที่ไม่จำเป็น ตัวอย่างเช่น ในบ้าน สิ่งที่ไม่จำเป็นอาจรวมถึงเตาอบไมโครเวฟ เครื่องซักผ้า หรือวงจรไฟส่องสว่างที่ไม่สำคัญ เมื่อตัดการเชื่อมต่อโหลดเหล่านี้ โหลดไฟฟ้าทั้งหมดบนอินเวอร์เตอร์จะลดลง และนำกลับมาอยู่ในความจุพิกัดของอินเวอร์เตอร์
เพื่อให้แน่ใจว่าสิ่งของที่จำเป็น เช่น ตู้เย็น อุปกรณ์ทางการแพทย์ หรือระบบรักษาความปลอดภัย ยังคงได้รับไฟฟ้าอยู่ การกำจัดโหลดอาจเป็นได้ทั้งแบบแมนนวลหรือแบบอัตโนมัติ ขึ้นอยู่กับการออกแบบของอินเวอร์เตอร์และระบบควบคุมที่เชื่อมต่ออยู่
การตรวจสอบและควบคุมอัจฉริยะ
บอร์ดอินเวอร์เตอร์ไฮบริดสมัยใหม่มักมาพร้อมกับระบบตรวจสอบและควบคุมอัจฉริยะ ระบบเหล่านี้ใช้ไมโครคอนโทรลเลอร์และอัลกอริธึมซอฟต์แวร์เพื่อตรวจสอบการทำงานของอินเวอร์เตอร์และโหลดที่เชื่อมต่ออย่างต่อเนื่อง
ระบบอัจฉริยะสามารถวิเคราะห์รูปแบบการใช้พลังงานของอุปกรณ์ที่เชื่อมต่อและคาดการณ์สถานการณ์โอเวอร์โหลดที่อาจเกิดขึ้น ตัวอย่างเช่น หากตรวจพบว่าอุปกรณ์ใดใช้พลังงานเพิ่มขึ้นเมื่อเวลาผ่านไป อุปกรณ์ดังกล่าวสามารถออกคำเตือนไปยังผู้ใช้หรือดำเนินการป้องกัน เช่น ลดการใช้พลังงานให้กับอุปกรณ์ที่ไม่จำเป็น
นอกจากนี้ระบบเหล่านี้ยังสามารถสื่อสารกับส่วนประกอบอื่นๆ ในระบบไฟฟ้า เช่น แบตเตอรี่ และแผงโซลาร์เซลล์ พวกเขาสามารถปรับการชาร์จและการคายประจุแบตเตอรี่ตามความต้องการโหลดและพลังงานที่มีอยู่จากแผงโซลาร์เซลล์ เพื่อให้มั่นใจว่าอินเวอร์เตอร์จะทำงานภายในขีดจำกัดที่ปลอดภัย
ผลิตภัณฑ์ของเราและคุณสมบัติการป้องกัน
ที่บริษัทของเรา เรานำเสนอบอร์ดอินเวอร์เตอร์ไฮบริดคุณภาพสูงและผลิตภัณฑ์ที่เกี่ยวข้องมากมาย ยกตัวอย่างของเราMHPS5KW/MHPS10KW Mobile Hybrid Powerstation เฟสเดียวได้รับการออกแบบพร้อมคุณสมบัติป้องกันการโอเวอร์โหลดขั้นสูง โดยผสมผสานการป้องกันความร้อน การจำกัดกระแสไฟฟ้า และการป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่า เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้แม้ในสภาวะที่ท้าทาย
ของเราLB50ML แบตเตอรี่ลิเธียมติดผนัง 25.6V 200AHยังเป็นคู่หูที่ยอดเยี่ยมสำหรับบอร์ดอินเวอร์เตอร์ไฮบริดของเราอีกด้วย ให้แหล่งพลังงานที่เสถียรและสามารถทำงานประสานกับกลไกการป้องกันของอินเวอร์เตอร์เพื่อจัดการการไหลของพลังงานได้อย่างมีประสิทธิภาพ

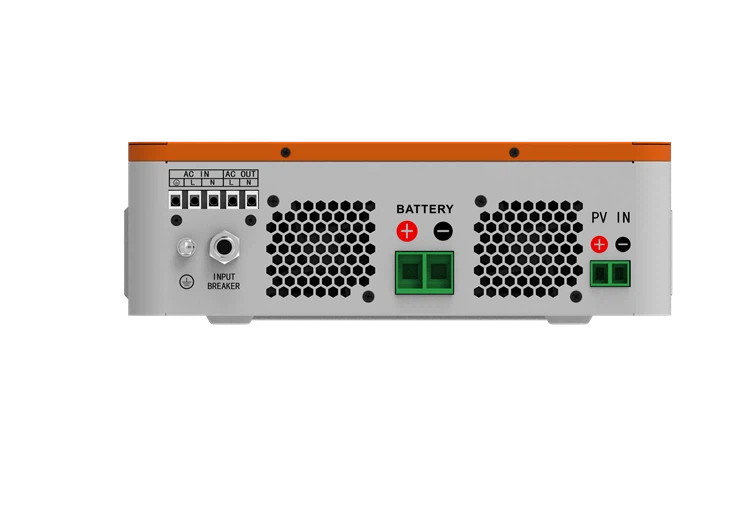

นอกจากนี้ของเราSILL3KS - N/SILL5KS - S/SILL7KS - N อินเวอร์เตอร์ไฮบริดแบบออฟกริดมีระบบตรวจสอบและควบคุมอัจฉริยะ สามารถปรับให้เข้ากับสภาวะโหลดที่แตกต่างกัน และป้องกันตัวเองจากการโอเวอร์โหลดด้วยวิธีการต่างๆ ตามที่อธิบายไว้ข้างต้น
บทสรุป
ความสามารถของบอร์ดอินเวอร์เตอร์ไฮบริดในการป้องกันตัวเองจากการโอเวอร์โหลดถือเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้และปลอดภัย ด้วยการป้องกันความร้อน การจำกัดกระแส การป้องกันแรงดันไฟฟ้าเกินและแรงดันต่ำ การกำจัดโหลด และการตรวจสอบและควบคุมอัจฉริยะ บอร์ดอินเวอร์เตอร์ไฮบริดจึงสามารถจัดการกับสถานการณ์โอเวอร์โหลดได้อย่างมีประสิทธิภาพ และป้องกันความเสียหายต่อส่วนประกอบต่างๆ
หากคุณอยู่ในตลาดสำหรับบอร์ดอินเวอร์เตอร์ไฮบริดคุณภาพสูงหรือผลิตภัณฑ์ที่เกี่ยวข้อง เราขอเชิญคุณติดต่อเรา ทีมผู้เชี่ยวชาญของเราสามารถให้ข้อมูลโดยละเอียดเกี่ยวกับผลิตภัณฑ์ของเรา คุณลักษณะของผลิตภัณฑ์ และวิธีที่สามารถตอบสนองความต้องการด้านพลังงานเฉพาะของคุณได้ ไม่ว่าคุณกำลังมองหาโซลูชันสำหรับบ้าน ธุรกิจของคุณ หรือแอปพลิเคชันบนมือถือ เรามีผลิตภัณฑ์และความเชี่ยวชาญที่จะช่วยเหลือคุณ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเรื่องการจัดซื้อจัดจ้างและค้นหาโซลูชันด้านพลังงานที่ดีที่สุดสำหรับความต้องการของคุณ
อ้างอิง
- “อิเล็กทรอนิกส์กำลัง: ตัวแปลง แอปพลิเคชัน และการออกแบบ” โดย Ned Mohan, Tore M. Undeland และ William P. Robbins
- “คู่มือวิศวกรรมไฟฟ้า” เรียบเรียงโดย Richard C. Dorf
- ข้อมูลจำเพาะของผู้ผลิตและเอกสารทางเทคนิคสำหรับบอร์ดอินเวอร์เตอร์ไฮบริด
